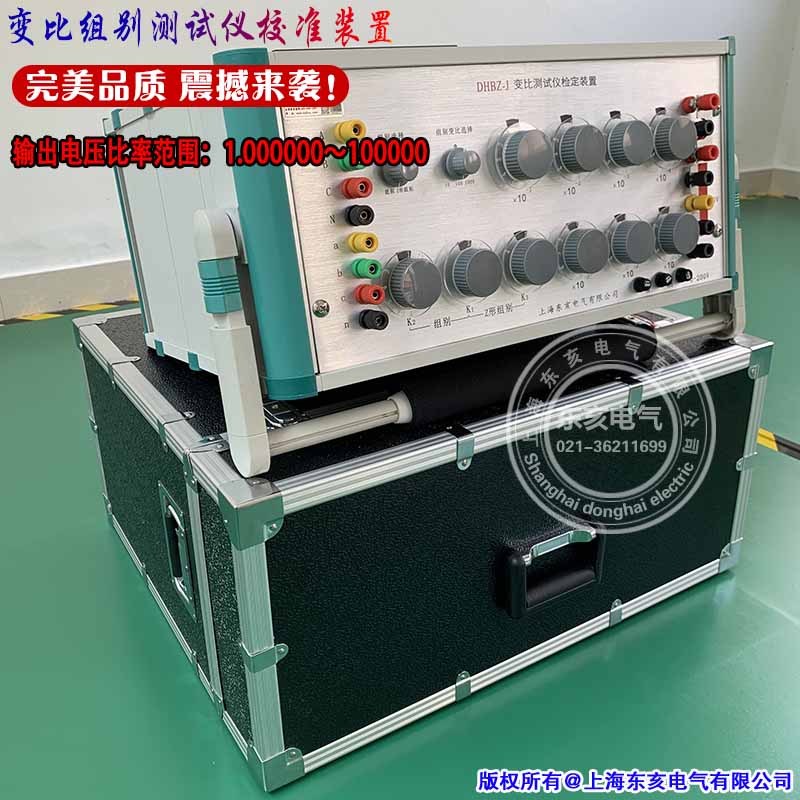

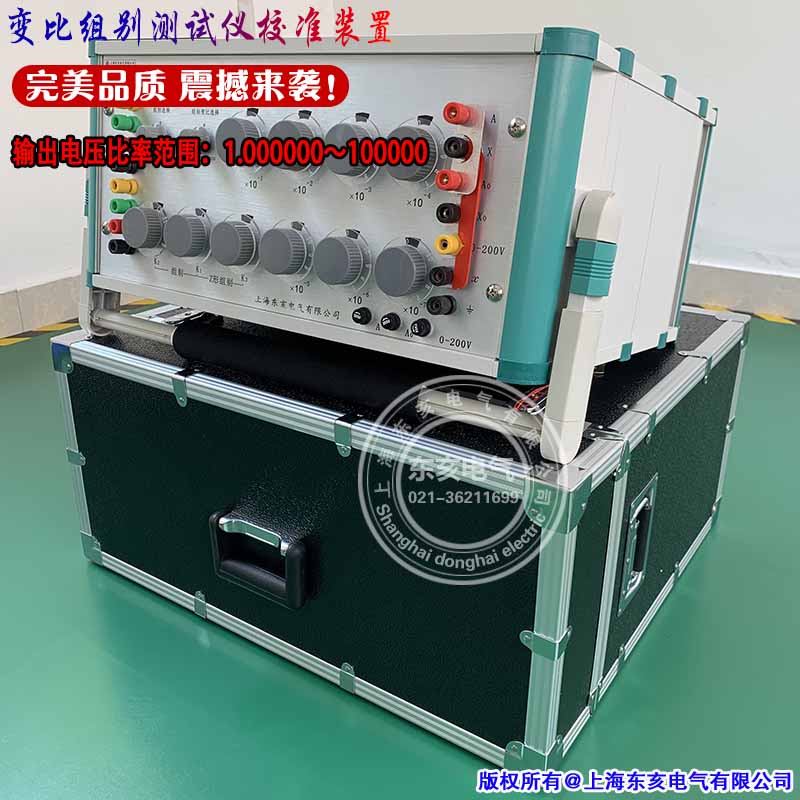

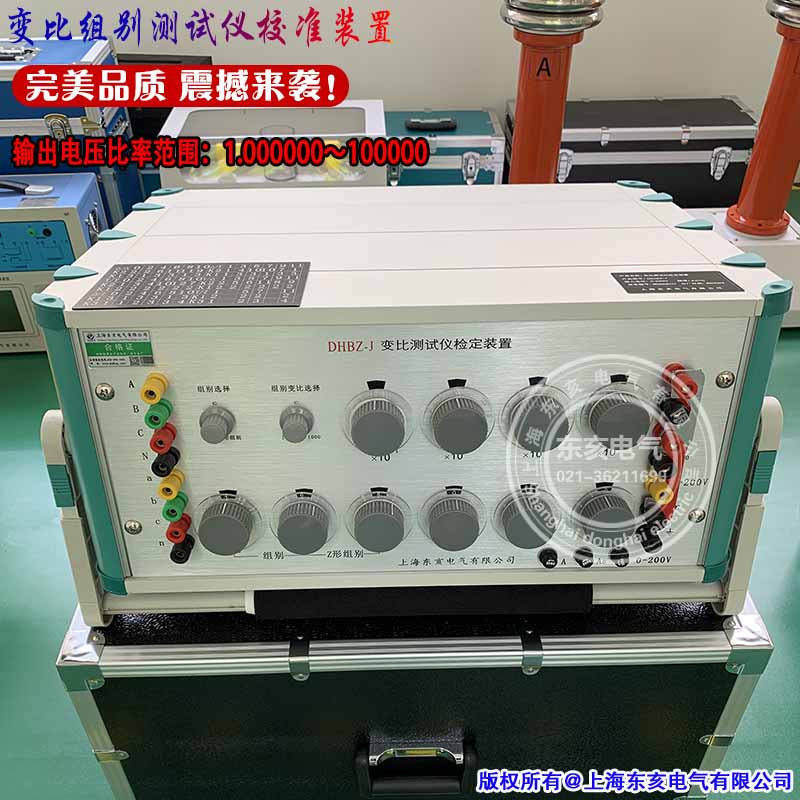

DHBZ-J型变压器变比组别测试仪检定装置是用来检定0.05级及以下变压器变比测试仪的变比精度、分辨率和组别(包括Z形组别)的正确性一种装置。本装置分为两个部分：标准三相PT和七盘感应分压器。标准三相PT用来检定变比组别测试仪的组别测试功能，包括Z形组别，同时有三种电压比选择；七盘感应分压器用来检定变比组别测试仪的变比精度和分辨率，也可以单独作为感应分压器使用。
产品别称
变比测试仪整检装置、变比测试仪检定装置、变压器变比整检装置、变压器变比测试仪检定装置

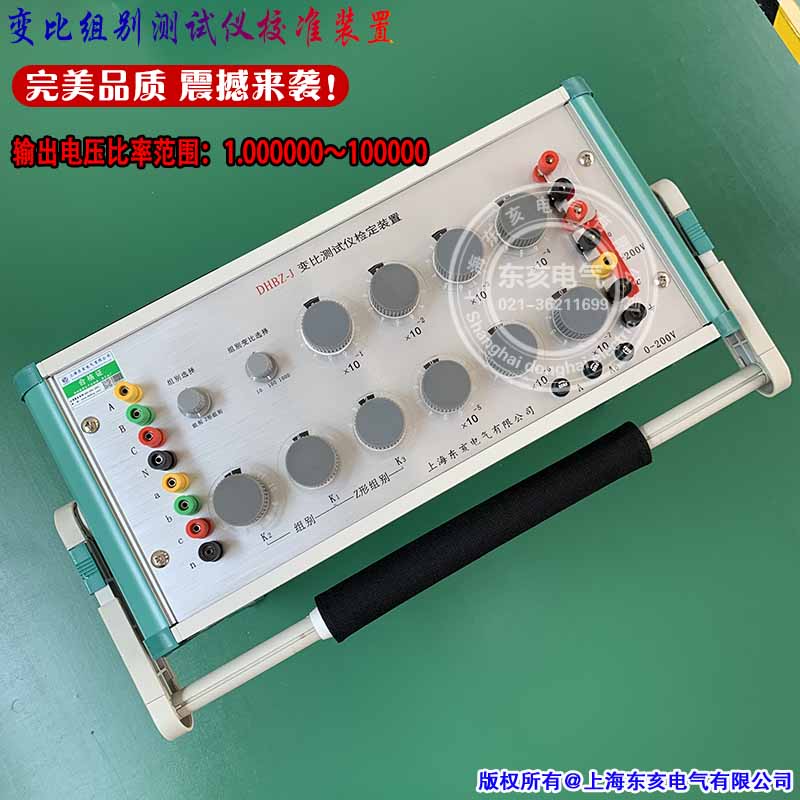

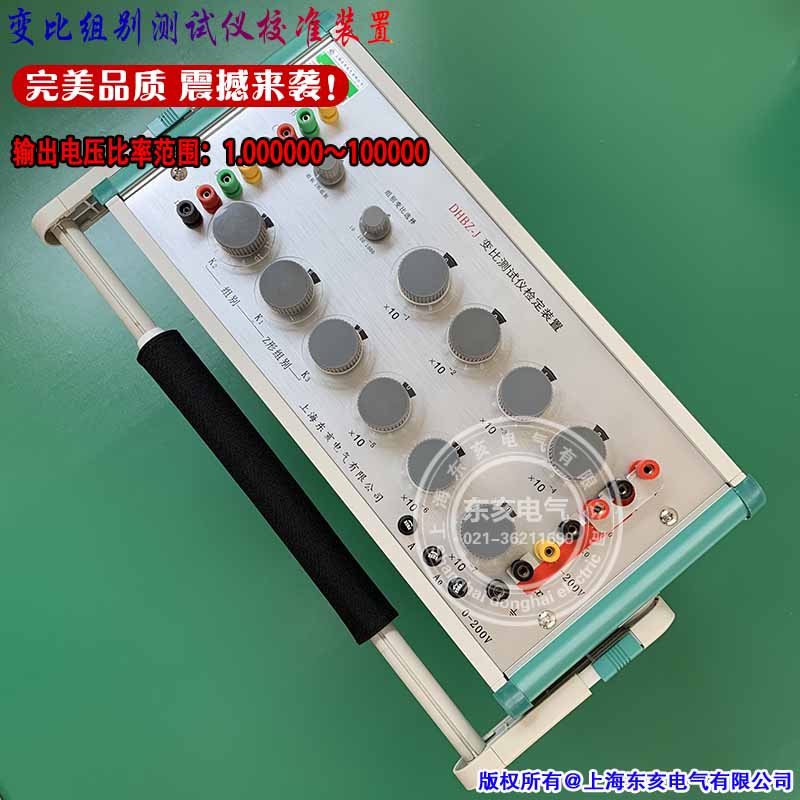

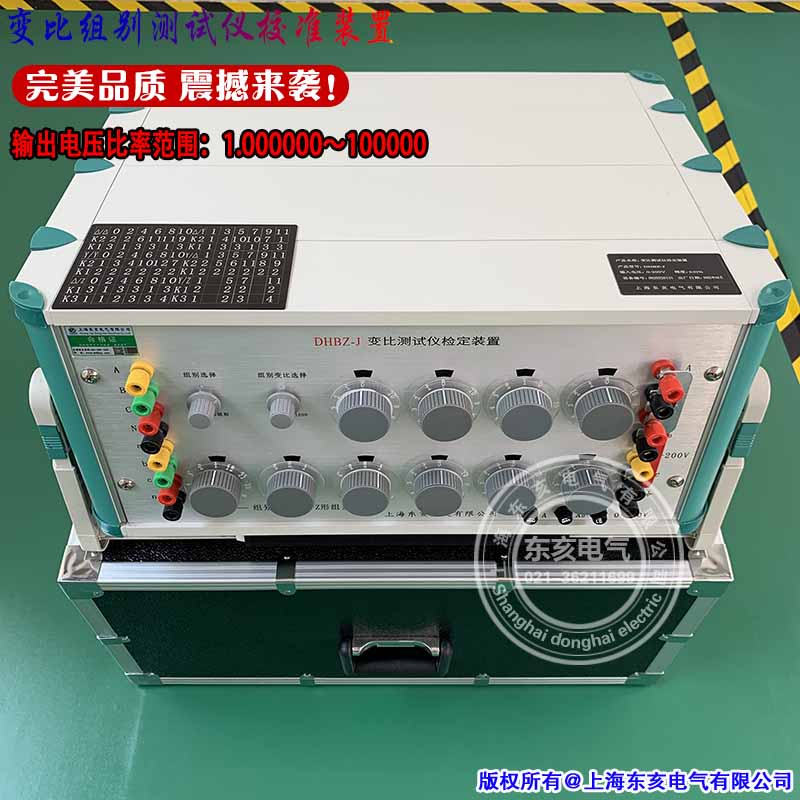

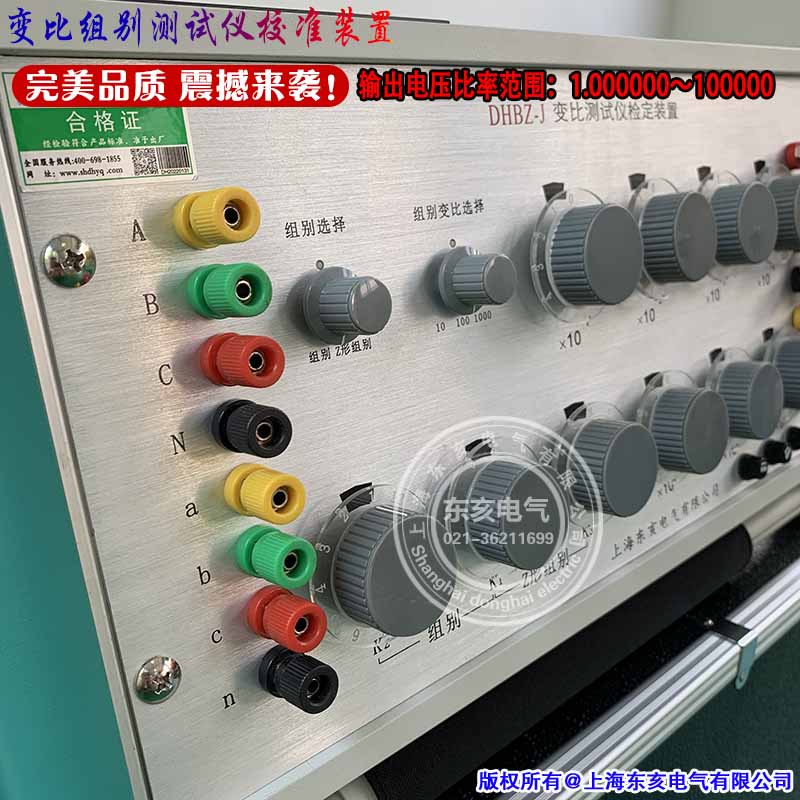

在检定变比测试仪组别时，使用时A、B、C、a、b、c与变比组别测试仪的相应端子连接，A、B、C为一次输入电压端钮，a、b、c为二次输出电压端钮。K1、K2为组别选择开关，K2、K3为Z形组别选择开关，根据盖板上给出的“组别开关选择表”有关K1、K2、K3中的数值来确定此时所选择的组别状态。组别、Z形组别选择开关用来选择组别和Z形组别。
背板X、Y、Z、x、y、z、a’、b’、c’、x’、y’、z’是在检定本装置的标准三相PT的准确度时使用，除此之外，没有其他用途，但相互不能短接。

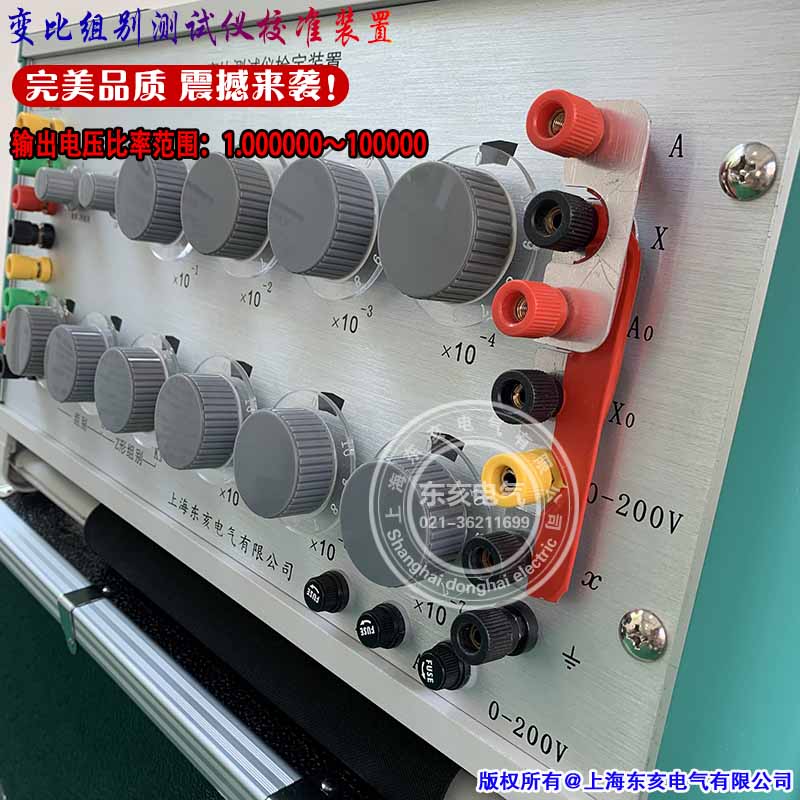

A、A0、0~200V、a为感应分压器对应绕组串联的保险管。

1.感应分压器
1)一次电压：200V
2)二次电压：0～200V
3)额定负荷：0VA
4)准确度等级：0.0005级
5)比例不确定度：3×10-6
6)重 量：10Kg
7)标准三相PT的准确度为0.05级
下面前三相针对感应分压器而言，后两项针对组别测试功能而言。
2.变比测试功能
利用感应分压器部分检定变比组别测试仪的变比。可预置的标准变比值是1.111111～0.0000001之间任意值的倒数。比如要检定变比值为1、2、5、10、20、50、100、200、500、1000、2000、2500时感应分压器的刻度盘应该选择到1.000000、0.5000000、0.2000000、0.1000000、0.0500000、0.0200000、0.0100000、0.0050000、0.0020000、0.0010000、0.00050000、0.00040000。检定变比时，UAX的额定电压为200V，该装置可在额定电压的20%～100%内工作。
3.分辨率测试功能测试变比测试仪所显示值的分辨率，“变比检定装置”可预置变比值是1.111111～0.0000001之间任意值的倒数，测试各种变比测试仪的分辨率，在分辨率测试时，对误差不作要求，但检定变比测试仪分辨率时，变比测试仪的显示值应该随分辨率的增减有明显的变化。一般情况下，把感应分压器置为0.1000000～0.0999900之间（即变比值在10.000～11.100之间），变比测试仪的显示值应该随着感应分压器置数的变化而有明显的变化。
4.直通测试功能
当感应分压器置数为1.000000时，即为直通。该功能是将变比测试仪的一次电压UAB直接连接于二次端（a、b端）即UAB=Uab，可对变比测试仪进行1/1的自校，注意不能在不允许直通的变比测试仪的检定。对于不允许直通的变比测试仪，可以利用感分的隔离绕组进行1/1的隔离测试。
5.组别测试功能
“变比检定装置”将标准三相PT按一次星形、二次星形或三角形和一次三角形、二次星形或三角形接法组成12种组别，可对变比组别测试仪的全部组别进行测试，同时在组别测试的变比值可有10、100、1000三种选择，其组别测试时的标准三相PT的各单相误差全部小于0.05%。
6.Z形组别测试功能
Z形组别共有10组（△/Z或Y/Z），此时的变比值为100，标准三相PT的各个单相的两个二次绕组的误差均小于0.05%。
